Model： |
BTS4000- |
5 |
V |
10 |
mA |

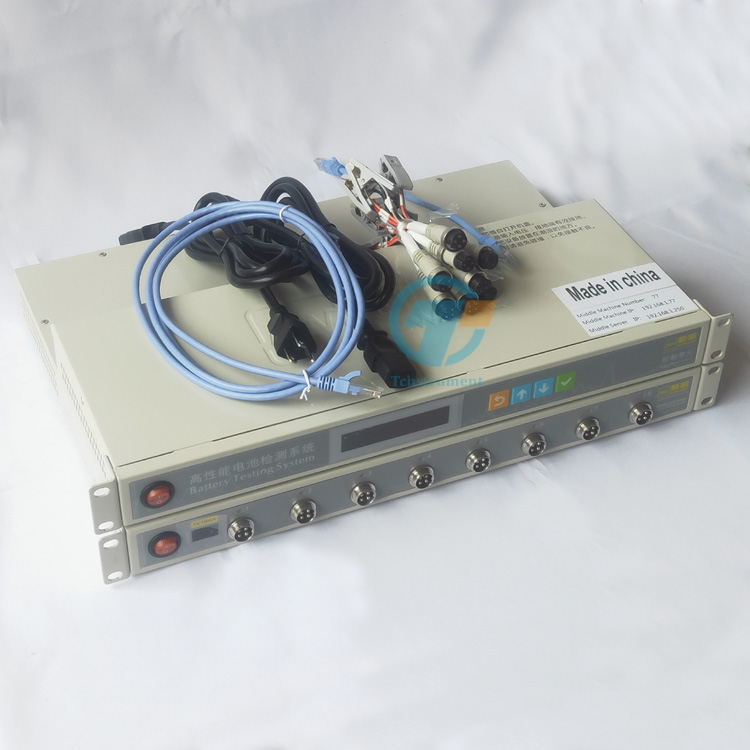

BatteryTestingSystem |
SN: |
CT-4008T |
-5V10mA |
- |
164 |
|||
|
Items |
Values |
|||||||||||||
|
Input AC |
AC 220V/110V ±10% / 50Hz |
|||||||||||||
|
Input power |
25W |
|||||||||||||
|
Resolution |
AD:16bit; DA:16bit |
|||||||||||||
|
Input impedance |
≥1G Ω |
|||||||||||||
|
Voltage |
CV output range |
25mV~5V |
||||||||||||
|
Min discharge voltage |
-5V |
|||||||||||||
|
Accuracy |
± 0.05% FS |
|||||||||||||
|
Stability |
± 0.05% FS |
|||||||||||||
|
Current |
Output range/channel |
Range1:5μA-1mA;Range2:1mA-5mA;Range3:5mA-10mA; |
||||||||||||
|
Accuracy |
± 0.05% FS |
|||||||||||||
|
CV cut-off current |
Range1: 2μA; Range2: 0.01mA; Range3: 0.02mA |
|||||||||||||
|
Stability |
± 0.05% FS |
|||||||||||||
|
Power |
Output power/channel |
0.05 |
W |
|||||||||||
|
Stability |
± 0.1% FS |
|||||||||||||
|
Time |
Current response time |
<500μs (10%FS~90%FS) |
||||||||||||
|
Working step time |
≤(365*24)h/step Time format-00:00:00.000(h, m, s, ms) |
|||||||||||||
|
Data record |
Data record conditions |
Min data record interval:100ms |
||||||||||||
|
Min voltage change: 10mV |
||||||||||||||
|
Min current change: 2μA; 0.01mA; 0.02mA |
||||||||||||||
|
Frequency |
10Hz |
|||||||||||||
|
Charge |
Charge modes |
CC, CV, CCCV, CP |
||||||||||||
|
Cut-off condition |
Voltage, Current, Time, Capacity, -△V |
|||||||||||||
|
Discharge |
Discharge modes |
CC, CV, CCCV, CP, CR |
||||||||||||
|
Cut-off condition |
Voltage, Current, Time, Capacity |
|||||||||||||
|
Pulse |
Charge |
CC, CP |
||||||||||||
|
Discharge |
CC, CP |
|||||||||||||
|
Min pulse width |
500ms |
|||||||||||||
|
Pulse counts |
Up to 32 |
|||||||||||||
|
Chg and Dschg switch |
Supported |
|||||||||||||
|
Cut-off condition |
Voltage, Time |
|||||||||||||
|
DCIR |
Calculated DCIR values available in BTSDA |
|||||||||||||
|
Cycle |
Max cycles |
65535 |
||||||||||||
|
Max steps |
254 |
|||||||||||||
|
Cycle nest |
3 |
|||||||||||||
|
Protection |
Safety protection |
● Power-failure data protection |
||||||||||||
|
● Offline operation mode |
||||||||||||||
|
● User-definedprotectionconditions,suchasupperandlower limited current/voltage, delay time, temperature, etc. |
||||||||||||||
|
Channels feature |
Independent pairs of closed loop for constant |
|||||||||||||
|
Channels control mode |
Independent control |
|||||||||||||
|
Data acquisition method |
Kelvin connection |
|||||||||||||
|
Noise |
<85dB |
|||||||||||||
|
Database |
MySQL |
|||||||||||||
|
Communication |
TCP/IP |
|||||||||||||
|
Operating system |
Windows 7/8/10 64 bit |
|||||||||||||
|
Data export |
EXCEL, TXT, CSV, PDF, Plot/Graph |
|||||||||||||
|
Min. disk drive |
500GB |
|||||||||||||
|
Communication port |
Ethernet port |
|||||||||||||
|
Leak Current |
0.005μA |
|||||||||||||
|
Channels per unit |
8 |
|||||||||||||
|
Operation and storage environment requirement |
||||||||||||||
|
Items |
Values |
|||||||||||||
|
Operation environment temperature |
0℃~40℃(Whenthetemperatureis25±10℃,theaccuracy offset causedbytemperature isless than50ppm/℃) |
|||||||||||||
|
Storage environment temperature |
-10℃~50℃ |
|||||||||||||
|
Operation environment humidity |
≤70% RH(no moisture condensation) |
|||||||||||||
|
Storage environment humidity |
≤80% RH(no moisture condensation) |
|||||||||||||
